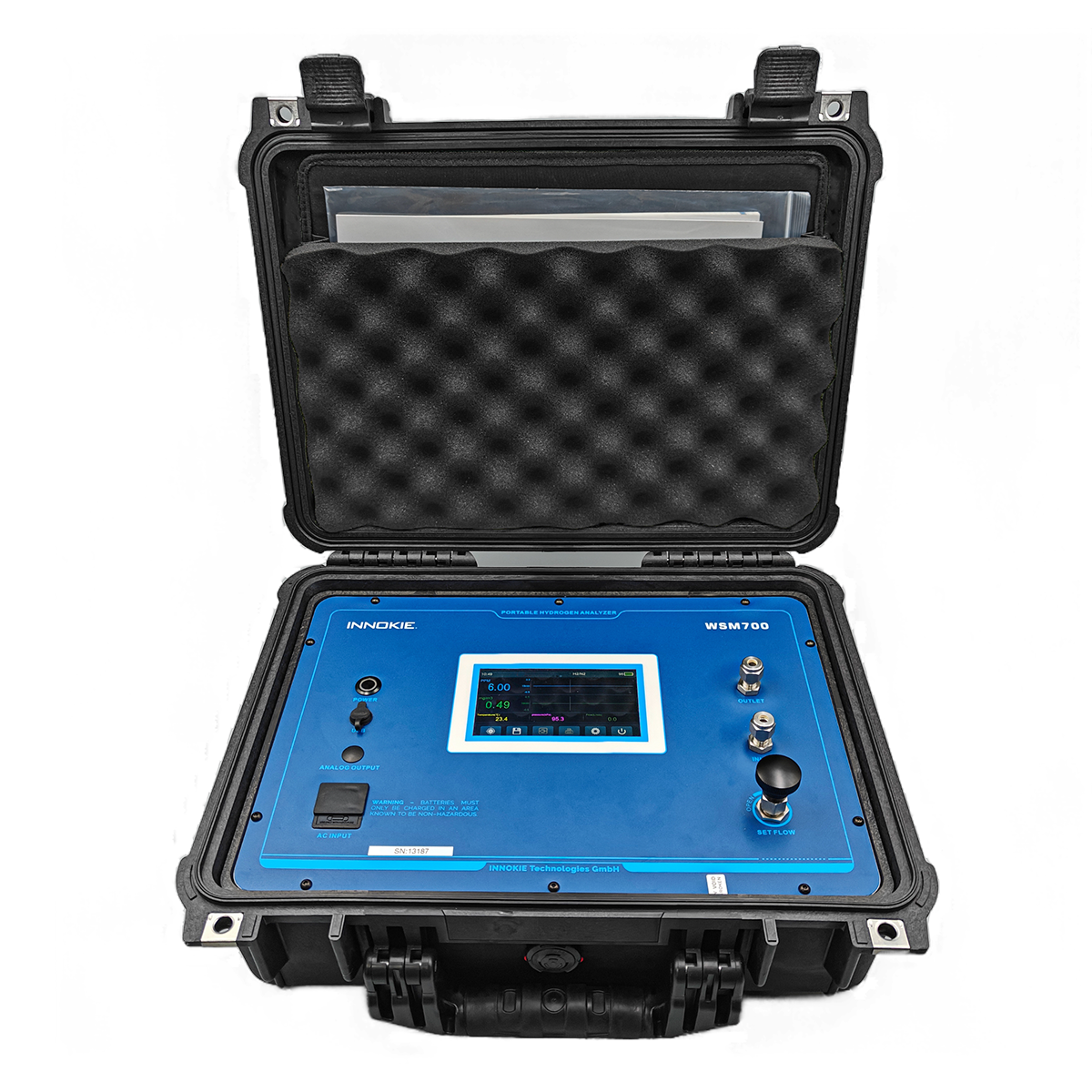

Der WSM700 Tragbarer Wasserstoff-Analysator, eingeführt von INNOKIE Technology GmbH in Deutschland, ist ein Wasserstoff-Analysator, der auf dem Prinzip der Wärmeleitfähigkeit basiert. Sein Arbeitsprinzip besteht darin, dass verschiedene Gase unterschiedliche thermische Effizienzen besitzen und die Wärmeleitfähigkeit eines Gasgemisches sich mit seiner Zusammensetzung ändert. Unter Nutzung dieser physikalischen Eigenschaft kann der Analysator die Wasserstoffkonzentration in Gasen genau und schnell messen. Er liefert wesentliche Daten für eine effiziente Energienutzung sowie zuverlässige Informationen für Arbeitsschutz und Umweltüberwachung. Der WSM700 wird in verschiedenen Industriezweigen weit verbreitet eingesetzt.

Analyseprinzip

Der Wärmeleitfähigkeitsdetektor (TCD) wurde erstmals in den 1920er Jahren in der chemischen Industrie für Prozessmessungen eingesetzt, um die quantitative Zusammensetzung von Gasgemischen zu bestimmen. Jedes Gas hat eine charakteristische Wärmeleitfähigkeit, die durch seine Viskosität, Molmasse und Temperatur bestimmt wird. Der Einfluss des Gasdrucks auf die Wärmeleitfähigkeit ist vernachlässigbar. Das Messprinzip besteht darin, dass wenn Gase mit unterschiedlichen Wärmeleitfähigkeiten gemischt werden, die Wärmeleitfähigkeit des Gemisches von dessen Zusammensetzung abhängt. Daher kann die Konzentration der zu messenden Gas-Komponente bestimmt werden.

Produkteigenschaften

• Schnelle Reaktionszeit, T90 < 1 s
• Hohe Genauigkeit
• Kurze Aufheizzeit
• High-Resolution Touchscreen-LCD, einfache Bedienung
• Mehrere Messschnittstellen mit gleichzeitiger Anzeige von Daten und Kurven
• Integrierter Lithium-Akku, unterstützt über 10 Stunden Dauerbetrieb
• USB-Kommunikationsschnittstelle mit Unterstützung des ModBus-RTU-Protokolls
• Analoge Signalausgänge: 4–20 mA, 0–20 mA, 0–24 mA, 0–5 V, 0–10 V
• Messdatenaufzeichnung mit Anzeige auf dem Gerät; optionale PC-Software für CSV-Export
• Mehrere optionale Konfigurationen: Drucker, integrierte Pumpe, Schnellkupplung, Filter

Anwendungsbereiche

• Überwachung von hochreinen Gasen
• Gasproduktion
• Chemische Anwendungen
• Raffinerien
• Wärmebehandlungsöfen
• Hochofengas
• Elektrolyseprozesse
